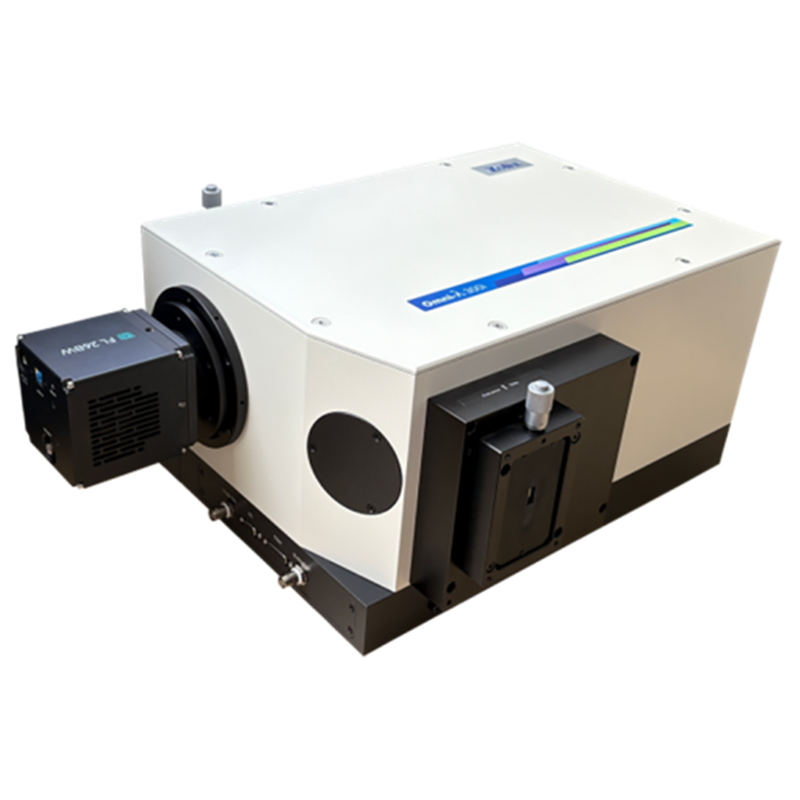

Zolix光谱仪 + 鑫图相机——灵活搭配，自由组合
我司自主研发的光谱探测系统，配套专业定制化软件，集成目前市面主流品牌光谱仪和相机，实现了从硬件驱动、参数调控到数据处理的同步。该系统广泛适用于荧光、拉曼、化学发光、生物发光、PCR 检测等多场景应用，可根据不同参数需求提供深度定制化解决方案。
核心优势 ——双设备协同，解决探测难题

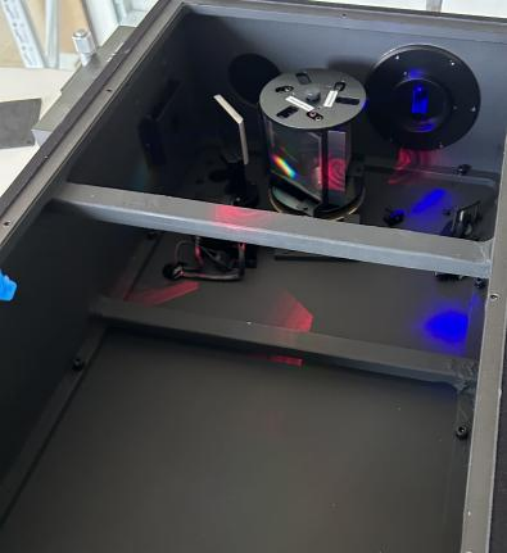

弱光高分辨： 高精度光栅单色仪（C-T 结构 + 超环面校准，杂散光≤1×10⁻5）精准分离光谱，搭配深度制冷背照式 CMOS 相机（92% 峰值量子效率、0.9 e⁻低读出噪声），长曝光 60min 无干扰，轻松捕捉生物发光、荧光等微弱信号。
宽波段全覆盖： 单色仪覆盖 200-1100nm（可扩至 14μm），支持 150-2400 g/mm 多光栅选配；相机适配 400-1000nm 高灵敏探测，系统整体覆盖 VIS-NIR，满足跨波段科研需求。
低噪声精准定量： 相机暗电流 < 0.0005 e⁻/p/s（达到深冷 CCD 水平）+ DPC 坏点矫正，结合单色仪低至 0.015nm 的波长 重复性，杜绝数据偏差，适配量子效率测量、痕量污染物定量等高精度实验。
灵活搭配集成度高： 实现跨品牌光谱仪和科研相机的连接和操作，无需在不同软件间切换，未来构建一个全品牌兼容的超级平台， 让各种不同品牌的不同设备的连接集成不受限。
MONOCHROMATOR——专业定制化软件，集成光谱仪+相机
本系统配套单色仪控制及采集软件 MONOCHROMATOR ， 基 于LABVIEW 平台开发，可实现单色仪参数设置、探测器控制及光谱数据采集、查看、保存等功能，操作便捷， 功能全面。
图1 Monochromator 测试汞灯特征峰
技术规格：
光谱仪（@1200g/mm光栅） | |
焦距（mm） | 320 |
相对孔径 | F/4.2 |
光学结构 | C-T |
扫描步距（nm） | 0.005 |
杂散光 | 1X10-5 |
焦平面（mm） | 30 （w）X14 （h） |
光轴高度（mm） | 146 |
光栅规格（mm） | 68X68 |
谱仪出射全角 | 12.5° |
光栅台 | 三光栅 |
狭缝规格 | 缝宽 0.01-3mm 连续手动可调，可选配自动狭缝。 缝高：2、4、14mm可选 |
外形尺寸（mm） | 420 X 295 X 232 |
重量（Kg） | 16 |
功耗 | 峰值 100W@24V |
通讯接口 | 标配 USB2.0，RS-232 |
光栅（g/mm） | 2400 | 1800 | 1200 | 600 | 300 | 150 | 75 | |
倒线色散(nm/mm） @435.83nm | 0.91 | 1.39 | 2.29 | 4.87 | 9.97 | 20.13 | 40.43 | |
机械扫描范围（nm） | 0-600 | 0-800 | 0-1200 | 0-2400 | 0-4800 | 0-9600 | 0-19200 | |
扫描步距（nm） | 0.0025 | 0.0035 | 0.005 | 0.01 | 0.02 | 0.04 | 0.08 | |
狭缝光谱分辨率(nm） | 10µm | 0.05 | 0.07 | 0.08 | 0.16 | 0.32 | 0.64 | —— |
100µm | —— | —— | 0.23 | 0.46 | 0.92 | 1.84 | 3.7 | |
光谱分辨率（nm） @CCD（15µm） | 0.069 | 0.105 | 0.173 | 0.368 | 0.754 | 1.52 | 3.05 | |
CCD单次拍谱范围 （nm@30mmCCD） | 27.6 | 41.7 | 68.7 | 146.1 | 299.1 | 603.9 | 1212.9 | |
波长准确度（nm） | ±0.1 | ±0.15 | ±0.2 | ±0.4 | ±0.8 | ±1.6 | ±3.2 | |
相机 | |
芯片类型 | BSI CMOS |
芯片型号 | SONY IMX571BLR-J |
彩色 / 黑白 | 黑白 |
对角线尺寸 | 28.3 mm(1.8") |
有效面积 | 23.4 mm × 15.6 mm |
像素大小 | 3.76 μm × 3.76 μm |
分辨率 | 6244 x 4168 |
暗电流 | <0.0005 e-/p/s |
位深 | 16 bit |
增益模式 | Gain0 - 高满阱；Gain 1 - 平衡； Gain2 - 灵敏度 |
满阱容量 | 50 ke-@Gain 0；15 ke-@Gain 1；3 ke-@Gain2 |
读出模式 | Standard, Low-Noise |
读出噪声 (标准读出) | 3.2 e-@Gain 0；1.2 e-@Gain 1；1.0 e-@Gain 2 |
帧率 | 6.5 fps |
快门类型 | 卷帘 |
曝光时间 | 34.7 μs ~ 60 min |
图像校正 | DPC |
ROI | 支持 |
Binning | 2×2, 3×3, 4×4, 5×5, 6×6, 8×8, 16×16 |
制冷温度 | -25℃@室温 (22℃) |
触发输出 | 曝光开始、全局、读出结束、 高电平、低电平 |
SDK | C, C++, C# |
数据接口 | USB 3.0 |
电源 | 12V/6A |
操作环境 | 温度 0~40℃，湿度 10~85% |
储存环境 | 温度 - 10~60℃，湿度 0~85% |
相机尺寸 | 85 mm × 85 mm × 95 mm |
典型应用
光致发光（PL）表征： 分析光电、半导体 / 量子点能带与缺陷，宽光谱覆盖弱光高分辨，助力材料发光效率与工艺优化。
生物荧光成像： 适用于细胞荧光、PCR 定量与生物发光成像，高灵敏度捕捉单光子级信号，支持多通道与荧光寿命测量。
应力与应变检测： 非接触测量构件残余应力与变形，通过光谱分析实现全场应力分布 mapping，用于结构安全评估。
拉曼光谱分析： 用于材料成分鉴定、晶型分析与表面成分 mapping，捕捉微弱拉曼信号，实现痕量样品检测
环境污染物监测： 检测大气 / 水体 / 土壤痕量污染物，远程原位采样，自动识别特征光谱并输出浓度报告。
